Uzwojenie z naprężeniem stożkowym: dlaczego stałe naprężenie jest niewłaściwą strategią w przypadku dużych szpul kabli

Jednym z najbardziej utrzymujących się błędnych przekonań w praktyce nawijania kabli jest to, że utrzymywanie stałej wartości zadanej naprężenia przez całą konstrukcję szpuli zapewnia najlepszą jakość cewki. W rzeczywistości ciągłe napięcie nawijające się na Zmotoryzowana maszyna do odbierania kabli drutowych wytwarza mechanicznie niestabilne szpule w konstrukcjach o dużej średnicy, ponieważ wewnętrzne warstwy – nawinięte na początku szpuli, gdy promień nawoju jest mały – są poddawane obciążeniu ściskającemu z każdej kolejnej warstwy nawiniętej na nie. W miarę rozszerzania się szpuli na zewnątrz skumulowany nacisk promieniowy na najbardziej wewnętrzne warstwy stopniowo wzrasta, ostatecznie przekraczając granicę plastyczności płaszcza kabla na ściskanie i powodując trwałe odkształcenie izolacji na styku warstw. Odkształcenie nie jest widoczne na zewnątrz, ale powoduje podwyższone odczyty pojemności i potencjalne osłabienie dielektryczne w dotkniętych punktach.

Uzwojenie o naprężeniu stożkowym rozwiązuje ten problem poprzez celowe zmniejszenie naprężenia uzwojenia wraz ze wzrostem średnicy szpuli. Naprężenie przy dowolnej średnicy uzwojenia jest ustalane jako procent naprężenia początkowego, zgodnie z profilem stożkowym — liniowym lub zakrzywionym — który utrzymuje nacisk promieniowy na warstwach wewnętrznych w dopuszczalnych granicach w całej konstrukcji. Typowy współczynnik zbieżności kabla zasilającego w izolacji PVC wynosi 60–75%, co oznacza, że ​​naprężenie przy pełnej średnicy zewnętrznej szpuli wynosi 60–75% naprężenia zastosowanego w rdzeniu. Dokładny profil stożka zależy od modułu płaszcza kabla, geometrii szpuli i maksymalnego dopuszczalnego naprężenia ściskającego warstwy wewnętrznej – parametrów, które wymagają obliczeń technicznych, a nie empirycznych prób i błędów na szpulach produkcyjnych.

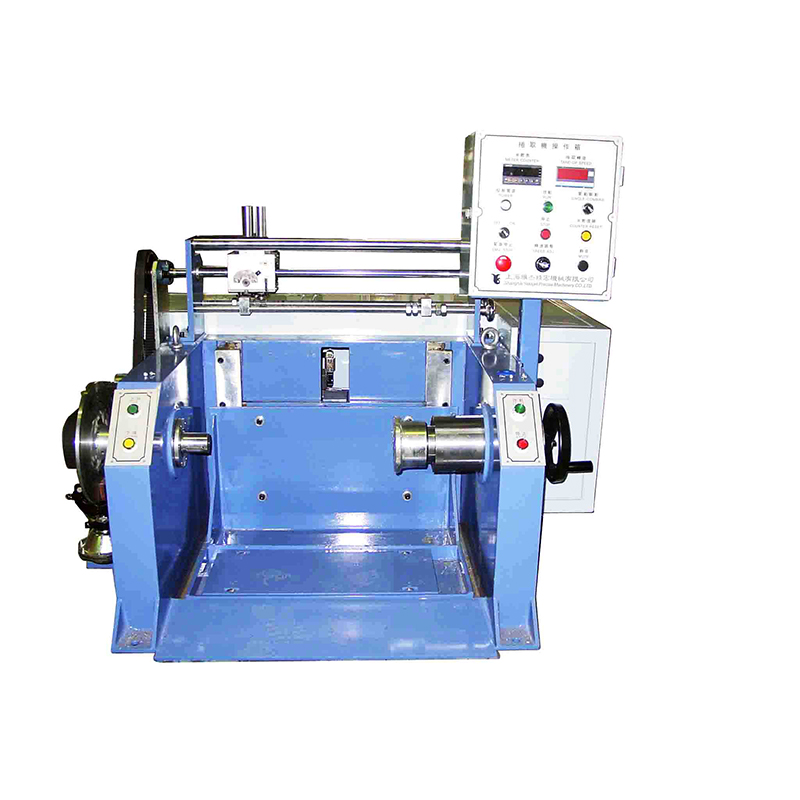

Implementacja naprężenia stożkowego na Automatyczna maszyna do podnoszenia kabli wymaga od systemu sterowania ciągłego śledzenia aktualnej średnicy uzwojenia i stosowania odpowiedniej wartości zadanej napięcia w czasie rzeczywistym. Średnicę uzwojenia można wyliczyć ze stosunku prędkości przesuwu do prędkości obrotowej szpuli – obliczenie dostępne w większości nowoczesnych platform serwonapędów bez konieczności stosowania dodatkowych czujników. Firma Shanghai Yessjet Precise Machinery Co., Ltd. konfiguruje profile naprężenia stożka w ramach systemu receptur produktu w gamie zmotoryzowanych maszyn do podnoszenia kabli, umożliwiając operatorom przechowywanie i przywoływanie prawidłowych parametrów zbieżności dla każdej specyfikacji kabla bez konieczności ręcznego przeliczania na maszynie podczas zmiany produktu.

Obliczanie skoku poprzecznego i jego wpływ na stabilność warstwy szpuli

Skok poprzeczny — odległość poprzeczna, jaką pokonuje kabel w czasie jednego obrotu szpuli nawojowej — jest parametrem określającym gęstość upakowania kabla na szerokości kołnierza szpuli oraz to, czy powierzchnie styku warstw są stabilne geometrycznie. Nieprawidłowy skok poprzeczny powoduje jeden z dwóch trybów awarii: zbyt mały skok tworzy nakładające się warstwy, w których sąsiednie zwoje kabla wbijają się w siebie pod naprężeniem uzwojenia, powodując uszkodzenie powierzchni płaszcza i nieregularną wysokość warstwy, co powoduje niestabilność kolejnych warstw; zbyt duży skok tworzy szczeliny pomiędzy sąsiednimi zwojami, które umożliwiają górnym warstwom wypadanie i krzyżowanie się z dolnymi zwojami podczas procesu nawijania, powodując charakterystyczny defekt „skrzyżowanej warstwy”, który sprawia, że ​​szpula nie nadaje się do użytku w sprzęcie do automatycznego wypłaty.

Teoretycznie prawidłowy skok dla nawinięcia jednowarstwowego jest równy zewnętrznej średnicy kabla powiększonej o odstęp 1–3%, aby uwzględnić zmiany średnicy zewnętrznej na długości szpuli. W praktyce nominalna średnica zewnętrzna używana do obliczania skoku powinna być maksymalnym limitem specyfikacji OD, a nie wartością nominalną, ponieważ skok obliczony przy nominalnej średnicy zewnętrznej spowoduje zachodzenie na siebie kabla biegnącego z górną tolerancją średnicy zewnętrznej. W przypadku kabli z tolerancjami średnicy zewnętrznej większymi niż ±3% stały skok obliczony na podstawie maksymalnej średnicy zewnętrznej spowoduje wytworzenie widocznych przerw na kablu pracującym przy nominalnej lub minimalnej średnicy zewnętrznej — w takich przypadkach system regulacji skoku w zamkniętej pętli, który odczytuje rzeczywistą średnicę zewnętrzną kabla ze wskaźnika laserowego i aktualizuje skok poprzeczny w czasie rzeczywistym, zapewnia doskonałą jakość warstwy w całym zakresie średnicy zewnętrznej produkcyjnej.

Konfiguracja skoku trawersu według typu kabla

W przypadku uzwojenia wielowarstwowego obliczenie skoku musi również uwzględniać kąt przejścia między warstwami — kąt, pod którym każda kolejna warstwa odwraca kierunek poprzeczny na kołnierzu. Zbyt duży kąt skrzyżowania powoduje, że lina wbija się w poprzednią warstwę w punkcie zwrotnym, a nie płynnie po niej jedzie, tworząc uniesione zgrubienie na kołnierzu, które rośnie stopniowo z każdą warstwą i ostatecznie uniemożliwia prawidłowe osadzenie kabla na całej szerokości szpuli. Kontrolowanie kąta rozwarcia wymaga dostosowania profilu hamowania i odwracania trawersu na końcu ruchu kołnierza, co stanowi ustawienie parametru napędu różniące się od skoku trawersu w stanie ustalonym i musi być skonfigurowane niezależnie dla każdego zakresu średnicy zewnętrznej kabla.

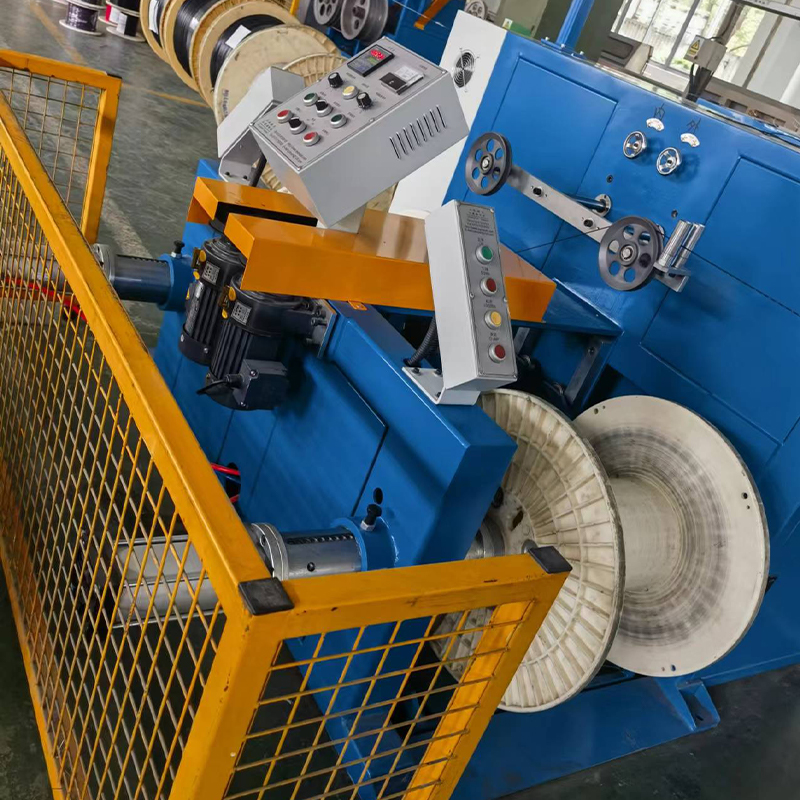

Kolejność wymiany szpul w automatycznych maszynach do podnoszenia kabli: minimalizacja długości złomu

Zdarzenie zmiany szpuli w automatycznej maszynie do nawijania kabla to przejście, które w najbardziej bezpośredni sposób określa, ile użytecznej długości kabla zostaje utracone podczas cyklu wymiany szpuli. Podczas sekwencji zmian — od chwili, gdy pełna szpula zasygnalizuje zakończenie, do momentu, gdy nowa szpula osiągnie stałe napięcie uzwojenia — poprzedzająca linia do wytłaczania w dalszym ciągu produkuje kabel, który albo gromadzi się w buforze akumulatora, albo wymaga zmniejszenia prędkości linii. Kabel powstający podczas rozładowywania akumulatora i zmiany prędkości linii często odbiega od specyfikacji pod względem grubości ścianki lub położenia przewodu ze względu na zmiany prędkości i jego długość musi zostać złomowana lub zmniejszona. Minimalizacja tej długości złomu wymaga optymalizacji trzech współzależnych zmiennych: pojemności akumulatora, czasu cyklu wymiany szpuli oraz sekwencji uzgodnienia sterowania pomiędzy maszyną odbierającą a głównym sterownikiem PLC linii.

Czas cyklu zmiany szpuli w automatycznej maszynie do nawijania kabli składa się z kilku kolejnych kroków, z których każdy składa się na całkowity czas wymiany. Zrozumienie budżetu czasu na każdym etapie pozwala określić, gdzie inwestycje inżynieryjne w automatyzację lub ulepszenie konstrukcji mechanicznej zapewniają największą redukcję całkowitego czasu cyklu i związanej z nim długości złomu.

• Pełne wykrywanie szpuli i transmisja sygnału: Licznik osiąga długość docelową, uruchamia sekwencję wymiany i sygnalizuje akumulatorowi rozpoczęcie rozładowywania — ten krok powinien zająć mniej niż 200 milisekund w nowoczesnym systemie sterowanym przez sterownik PLC; systemy przekaźnikowo-logiczne często wprowadzają 1–3 sekundowe opóźnienia, które zużywają pojemność akumulatora jeszcze przed rozpoczęciem sekwencji mechanicznej
• Przecięcie kabla i zabezpieczenie ogona: Przecinarka latająca lub przecinarka stacjonarna uruchamia się, przecina kabel, a końcówka jest przymocowana do pełnej szpuli — całkowity czas trwania wynosi zazwyczaj 1–3 sekundy w systemach zautomatyzowanych; ręczne wiązanie ogonów wydłuża ten czas do 15–30 sekund i wymaga całkowitego zatrzymania liny
• Całkowite wyjęcie szpuli i ustawienie pustej szpuli: Wózek szpuli lub wieżyczka obraca się lub indeksuje, aby ustawić pustą szpulę w pozycji nawijania - maszyny odbierające typu wieżowego wykonują ten krok w 3–6 sekund; obsługa maszyn jednostanowiskowych wymagających wymiany wózka widłowego zajmuje od 2 do 8 minut, w zależności od układu obiektu i dostępności sprzętu
• Mocowanie przewodu i początkowe przyspieszenie uzwojenia: Prowadzenie liny jest przymocowane do nowego rdzenia szpuli, a napęd nawijający przyspiesza dostosowując się do prędkości linii — maszyny nawijające z serwonapędem mogą wykonać to przyspieszenie w ciągu 2–4 sekund; w starszych układach napędowych prądu stałego osiągnięcie stabilnego napięcia uzwojenia może zająć 8–15 sekund

Całkowita długość złomu generowanego na zmianę szpuli jest iloczynem prędkości linii i sumy wszystkich etapów, podczas których akumulator się rozładowuje, a odbiornik nie jest jeszcze nawinięty przy ustalonym napięciu. Przy prędkości linii wynoszącej 200 m/min całkowity czas przezbrojenia wynoszący 30 sekund pozwala uzyskać 100 metrów kabla potencjalnie niezgodnego ze specyfikacją na jedno zdarzenie zmiany, co stanowi znaczny koszt materiału w przypadku linii obsługującej wielokrotną zmianę szpul na zmianę. Skrócenie czasu przezbrajania do 8 sekund poprzez podnoszenie wieży i przyspieszenie serwomechanizmu zmniejsza go do około 27 metrów, co oznacza redukcję ilości odpadów na zmianę o 73%, co ma bezpośredni wpływ na wydajność produkcji i koszt materiału na kilometr wyprodukowanego kabla.

Architektura sprzężenia zwrotnego naprężenia: sterowanie oparte na tancerzu a sterowanie oparte na komórkach obciążeniowych

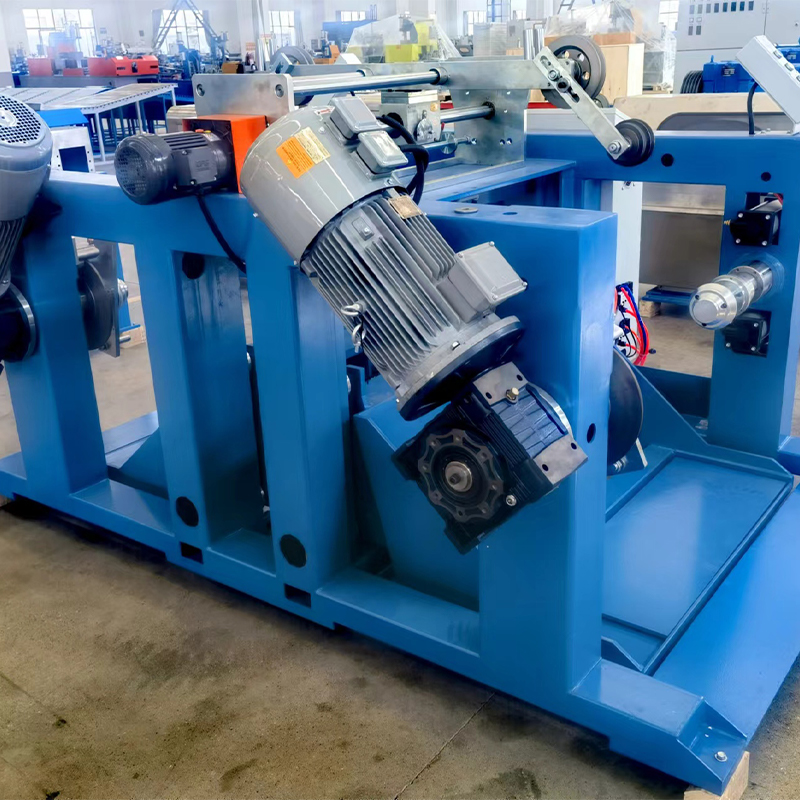

Zmotoryzowane maszyny do odbierania kabli drutowych wykorzystują jedną z dwóch głównych architektur pomiaru napięcia do generowania sygnału zwrotnego dla pętli sterowania napięciem uzwojenia: sprzężenie zwrotne położenia rolki tancerskiej lub bezpośredni pomiar napięcia ogniwa obciążnikowego. Każda architektura ma odrębną charakterystykę reakcji, wymagania dotyczące kalibracji i tryby awarii, dzięki czemu jeden lub drugi jest bardziej odpowiedni w zależności od typu kabla, prędkości linii i wymagań aplikacji dotyczących stabilności napięcia. Zrozumienie podstawowych różnic pozwala inżynierom określić właściwy system dla nowych instalacji i zdiagnozować problemy z wydajnością sterowania w istniejących systemach bez konieczności domyślnego dostrajania sterownika w pierwszej kolejności.

Kontrola napięcia oparta na tancerce wykorzystuje położenie rolki obciążonej sprężyną lub pneumatycznie na ścieżce kabla jako pośrednią miarę napięcia — przemieszczenie tancerki jest proporcjonalne do siły naciągu, gdy znana jest masa tancerki oraz siła napięcia wstępnego sprężyny lub pneumatycznego. Kluczową zaletą jest prostota mechaniczna i wrodzona zdolność akumulacji: przesuw rolki tancerskiej zapewnia bufor, który pochłania stany nieustalone prędkości bez konieczności natychmiastowej reakcji pętli sterującej. Ograniczeniem jest to, że pozycja tancerza jest pośrednim pomiarem napięcia – mierzy siłę w punkcie styku tancerki, która może różnić się od napięcia w miejscu nawijania na skutek tarcia na trasie linki pomiędzy tancerzem a szpulą, szczególnie w przypadku kabli o dużej średnicy i dużej sztywności zginania, które generują znaczne tarcie stykowe o rolki prowadzące i oczka.

Pomiar napięcia ogniwa obciążnikowego umieszcza przetwornik siły tensometrycznej bezpośrednio na ścieżce kabla — albo jako oprzyrządowaną rolkę prowadzącą, albo jako czujnik siły reakcji na nieruchomym trzpieniu prowadzącym — i zapewnia bezpośredni sygnał elektryczny proporcjonalny do napięcia liny w punkcie pomiarowym. Systemy ogniw obciążnikowych eliminują błąd pomiaru systemów tancerzy wywołany tarciem i zapewniają sygnał napięcia o większej szerokości pasma, który jest bardziej odpowiedni do zastosowań uzwojenia o dużej prędkości, gdzie należy wykryć i skorygować szybkie stany nieustalone napięcia w obrębie poszczególnych obrotów uzwojenia. Kompromis polega na tym, że ogniwa obciążnikowe nie mają możliwości buforowania — pętla sterująca musi reagować na każdy stan przejściowy napięcia, co wymaga większej szerokości pasma sterowania i dokładniejszego strojenia PID, aby uniknąć oscylacji. Systemy ogniw obciążnikowych wymagają również okresowej kalibracji, aby zachować dokładność pomiaru, ponieważ przesunięcie zera tensometru zmienia się wraz z upływem czasu pod wpływem temperatury i zmęczenia mechanicznego.

Zgodność mechaniczna szpuli nawojowej: standardy interfejsu wału i wartości znamionowe obciążenia

Często pomijanym źródłem problemów z jakością uzwojeń w zmotoryzowanych maszynach do nawijania kabli jest mechaniczna niezgodność pomiędzy szpulami nawojowymi a interfejsem wału maszyny nawijającej. Producenci kabli zazwyczaj przez lata działalności gromadzą mieszane zapasy szpul od wielu dostawców, z subtelnymi różnicami wymiarowymi w średnicy otworu, geometrii rowka wpustowego i koncentryczności kołnierza, które powodują problemy w maszynach nawijających z wąskimi tolerancjami wałów. Szpula o średnicy otworu o 0,3 mm większej niż nominalna średnica wału zapewnia pasowanie z luzem, które umożliwia mimośrodową pracę szpuli pod naprężeniem uzwojenia — mimośród generuje tętnienie napięcia występujące raz na obrót, którego system sterowania nie jest w stanie stłumić, ponieważ jest ono indukowane mechanicznie, a nie generowane przez proces.

Odpowiednie parametry mechaniczne szpuli, które należy sprawdzić pod kątem zgodności z zmotoryzowaną maszyną do podnoszenia kabli drutowych, obejmują średnicę i tolerancję otworu, szerokość i głębokość rowka wpustowego, specyfikację bicia kołnierza oraz znamionową masę szpuli przy maksymalnym poziomie napełnienia kabla. Nośność szpuli jest szczególnie ważna w automatycznych maszynach do nawijania linki o dużej sile przesuwu — naprężenie uzwojenia stosowane na całej szerokości przesuwu szpuli generuje znaczny moment zginający na łożyskach wału szpuli, a przekroczenie parametrów konstrukcyjnych szpuli może spowodować odkształcenie kołnierza, które trwale uszkodzi szpulę i stwarza zagrożenie dla bezpieczeństwa podczas przenoszenia obciążonej szpuli przez wózek widłowy.

• Weryfikacja średnicy otworu: Zmierz średnicę otworu nowych partii szpul za pomocą skalibrowanego miernika średnicy przed oddaniem ich do użytku produkcyjnego — do zastosowań wymagających precyzyjnego odbioru należy akceptować wyłącznie szpule w zakresie ±0,05 mm od nominalnej średnicy wału; szersze tolerancje wymagają stożkowych tulei wciąganych, które zwiększają złożoność i potencjał mimośrodu
• Kontrola bicia kołnierza: Przed pierwszym użyciem i po każdym upadku szpuli sprawdzić bicie czołowe kołnierza za pomocą czujnika zegarowego na trzpieniu referencyjnym — bicie przekraczające 0,5 mm na promień kołnierza 300 mm wskazuje na odkształcenie kołnierza, które spowoduje błędy synchronizacji odwrócenia obrotu i tworzenie się zgrubienia krawędziowego
• Obliczenie maksymalnego ciężaru wypełnienia: Obliczyć maksymalny ciężar napełnienia kablem jako iloczyn pojemności netto szpuli (całkowita objętość szpuli minus objętość rdzenia) i ciężaru kabla na jednostkę objętości — sprawdź, czy wartość ta jest niższa od znamionowego obciążenia brutto szpuli, który obejmuje ciężar tary szpuli, o minimalny współczynnik bezpieczeństwa wynoszący 1,5
• Klasa dopasowania wpustu: Należy wybrać ciasno pasowany rowek wpustowy (JS9/h9 lub odpowiednik zgodnie z normą ISO 286) do zastosowań związanych z naciąganiem, a nie tolerancje normalnego pasowania stosowane w ogólnym przenoszeniu mocy — luźne pasowania wpustowe umożliwiają obrót szpuli względem wału podczas przyspieszania i zwalniania, powodując mikropoślizg, który powoduje lokalne skoki napięcia

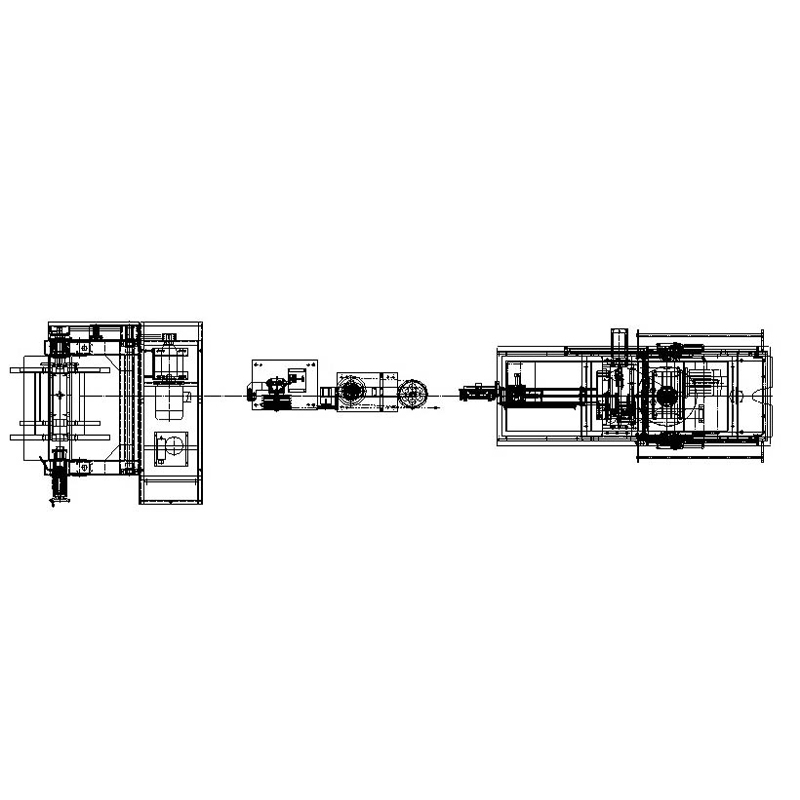

Modernizacja integracji automatycznych maszyn do podnoszenia kabli z istniejącymi liniami do wytłaczania

Dodanie automatycznej maszyny do nawijania kabli do istniejącej linii do wytłaczania, która pierwotnie została zaprojektowana do ręcznego nawijania, wiąże się z wyzwaniami związanymi z integracją sterowania, które często są niedoceniane na etapie planowania projektu. Sterownik prędkości odciągu na linii do wytłaczania został zaprojektowany tak, aby działał jako końcowa prędkość odniesienia dla linii — ustala prędkość produkcji, a wszystkie urządzenia poprzedzające podążają za nią. Dodanie automatycznej maszyny odbierającej powoduje wprowadzenie na końcu linii drugiego systemu sterowania w pętli zamkniętej, który również reguluje naprężenie liny poprzez regulację prędkości. Bez odpowiedniej koordynacji tych dwóch pętli sterujących oddziałują one na siebie niekorzystnie: odciąganie zwiększa prędkość w odpowiedzi na sygnał spadku napięcia, podczas gdy napęd podnoszenia jednocześnie zmniejsza prędkość w odpowiedzi na ten sam spadek napięcia, tworząc trwałe oscylacje, których żadna pętla nie jest w stanie rozwiązać niezależnie.

Standardowym rozwiązaniem jest skonfigurowanie napędu odbierającego w trybie kontroli momentu obrotowego, a nie w trybie kontroli prędkości, przy czym napęd odciągowy pozostaje urządzeniem nadrzędnym prędkości. W trybie kontroli momentu obrotowego napęd podbieracza przykłada stały moment nawijania odpowiadający docelowej wartości zadanej naprężenia, a prędkość nawijania dostosowuje się automatycznie do wyjściowej prędkości odciągania — podobnie jak hamulec pasywny zapewnia stały opór niezależnie od prędkości. Położenie rolki tancerskiej służy wówczas jedynie jako sygnał wyważenia do regulacji wartości zadanej momentu obrotowego, a nie jako główna prędkość odniesienia. Taka architektura sterowania eliminuje problem interakcji z pętlą, ponieważ napęd naciągu nie konkuruje już z napędem odciągowym w zakresie sterowania prędkością liny — zapewnia po prostu kontrolowany moment oporu, który regulator prędkości odciągu może pokonać bez konfliktu.
