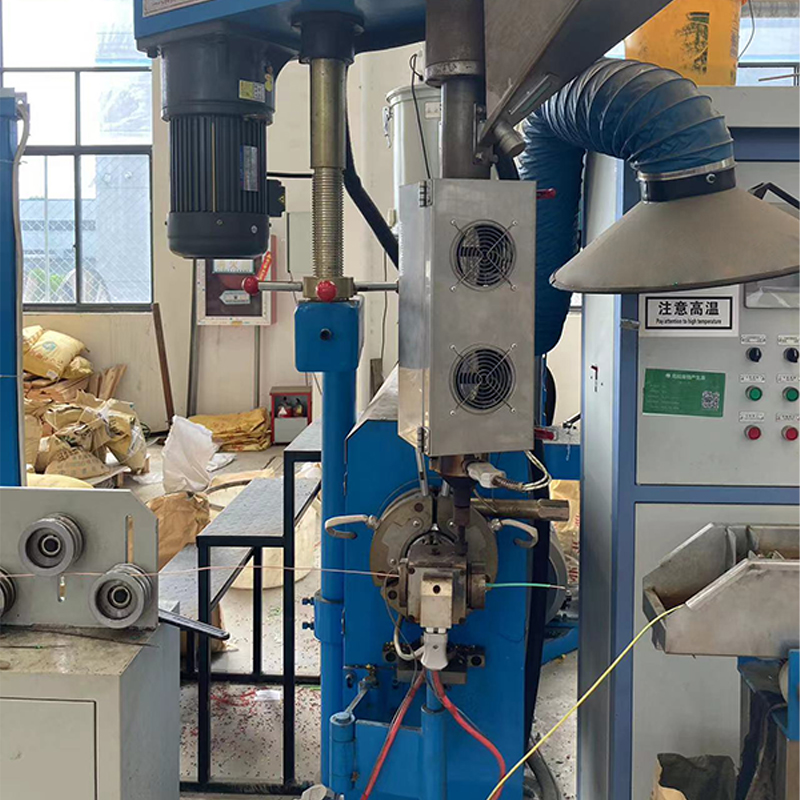

Jak konstrukcja śruby wpływa na jakość wyjściową drutu i Linia do wytłaczania kabli

Sercem każdego wytłaczarki jest ślimak wytłaczarki Linia do wytłaczania drutu i kabli , jednak jego geometria jest często traktowana jako stały parametr, a nie zmienna przestrajalna. W praktyce konstrukcja ślimaka – włączając współczynnik L/D, stopień sprężania, skok lotu i konfigurację strefy barierowej – bezpośrednio określa jednorodność stopu, wydajność i konsystencję grubości ścianki izolacji. Na przykład ślimak przeznaczony do mieszanek PVC będzie wytwarzał zauważalnie różne temperatury topnienia i prędkości ścinania podczas pracy z XLPE lub TPE, nawet przy identycznych ustawieniach prędkości obrotowej. Zrozumienie tych zależności pozwala inżynierom produkcji podejmować świadome decyzje dotyczące doboru śrub, zamiast skupiać się na tym, co było dostarczane z maszyną.

Najczęściej podawanym parametrem śruby jest stosunek L/D (długość do średnicy). Wyższe stosunki L/D — zwykle od 25:1 do 30:1 w zastosowaniach związanych z izolacją kabli — zapewniają dłuższy czas przebywania stopionego polimeru, poprawiając mieszanie i jednorodność termiczną. Jednakże dłuższe śruby zwiększają również dopływ ciepła ścinającego, co może być problematyczne w przypadku związków wrażliwych na ciepło, takich jak materiały LSZH (Low Smoke Zero Halogen). W takich przypadkach lepszym rozwiązaniem jest konstrukcja ślimaka barierowego z wydzieloną sekcją mieszania w pobliżu strefy dozowania: oddziela fazę stałą od stopionej wcześniej w cylindrze, redukując zanieczyszczenie niestopionego peletu bez nadmiernego ścinania.

Shanghai Yessjet Precise Machinery Co., Ltd. konfiguruje geometrię ślimaka w oparciu o konkretną rodzinę związków i docelowy zakres wydajności dla linii do wytłaczania kabli każdego klienta. Zamiast dostarczać uniwersalną śrubę, zespół inżynierów ocenia krzywe lepkości polimeru, zakresy temperatur przetwarzania i wymagania dotyczące prędkości linii przed określeniem stopnia sprężania i geometrii przelotu. Takie podejście eliminuje powszechne źródło wahań grubości ścianek, które operatorzy często błędnie przypisują problemom z centrowaniem matrycy lub kontrolą naprężenia.

Profilowanie temperatury w strefach beczki: dlaczego więcej stref oznacza większą kontrolę

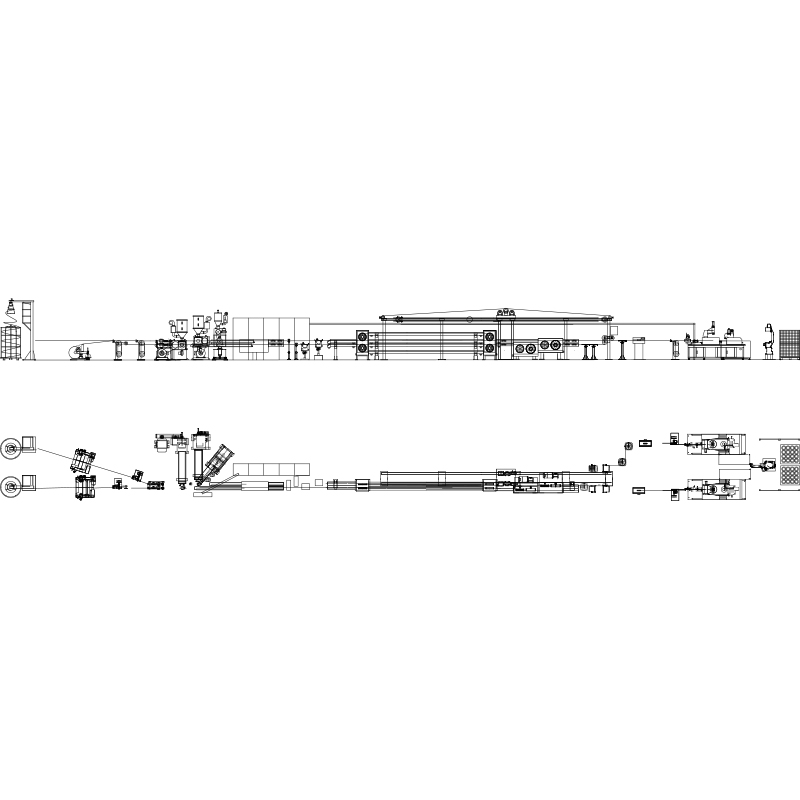

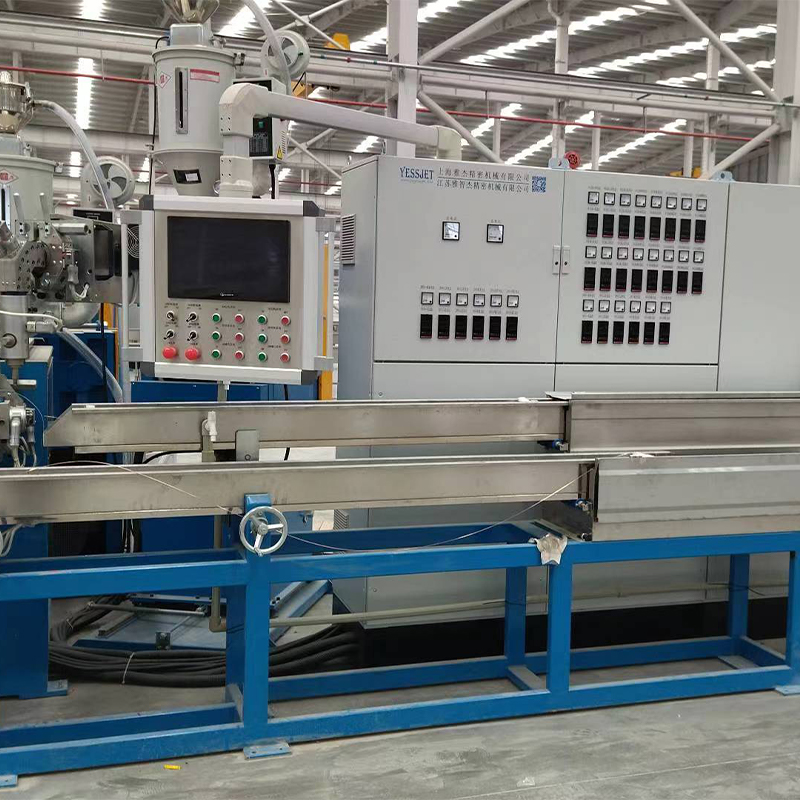

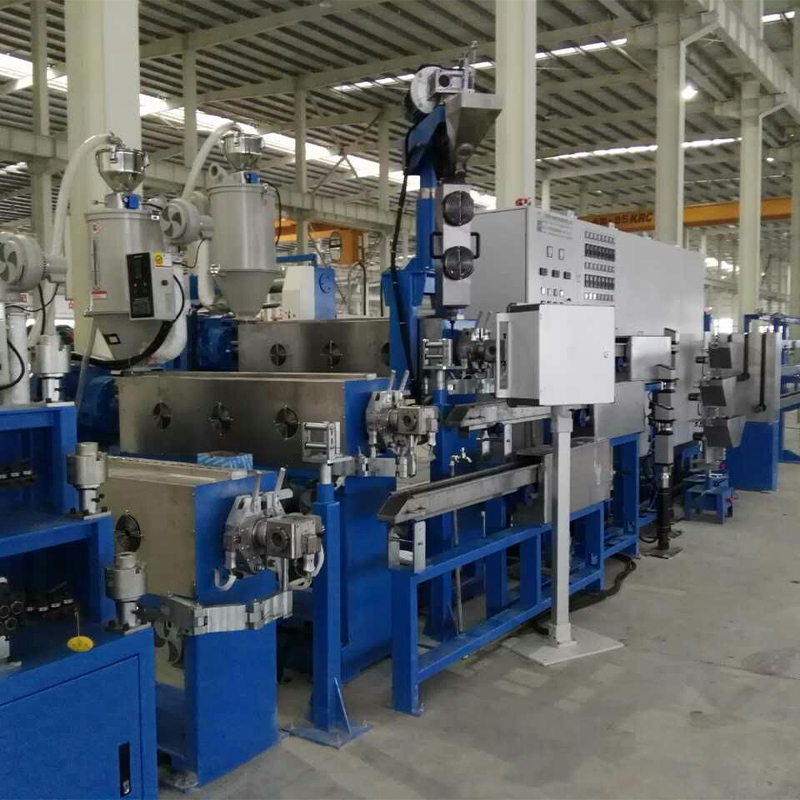

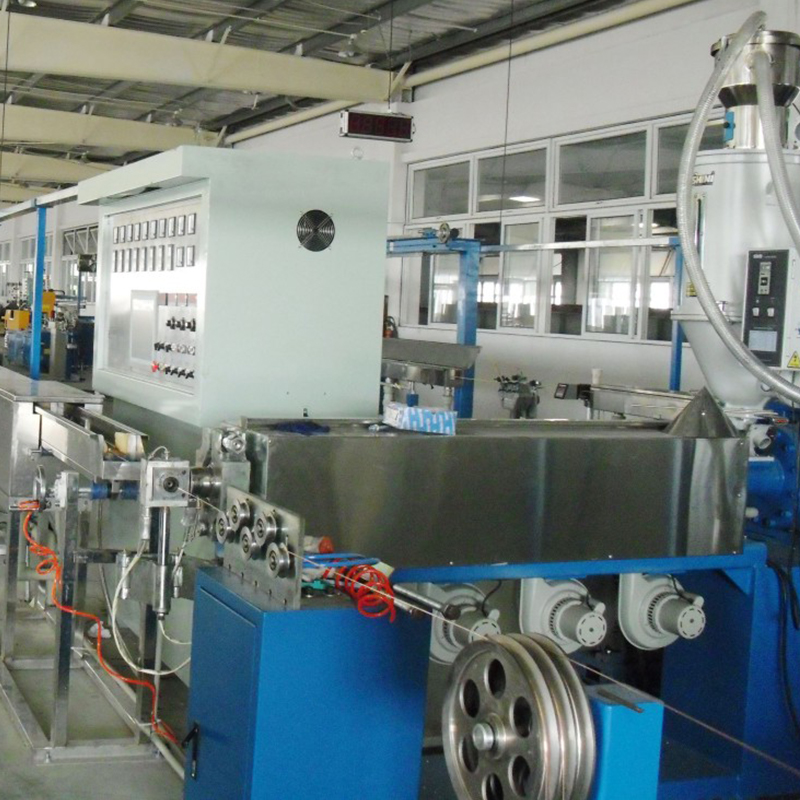

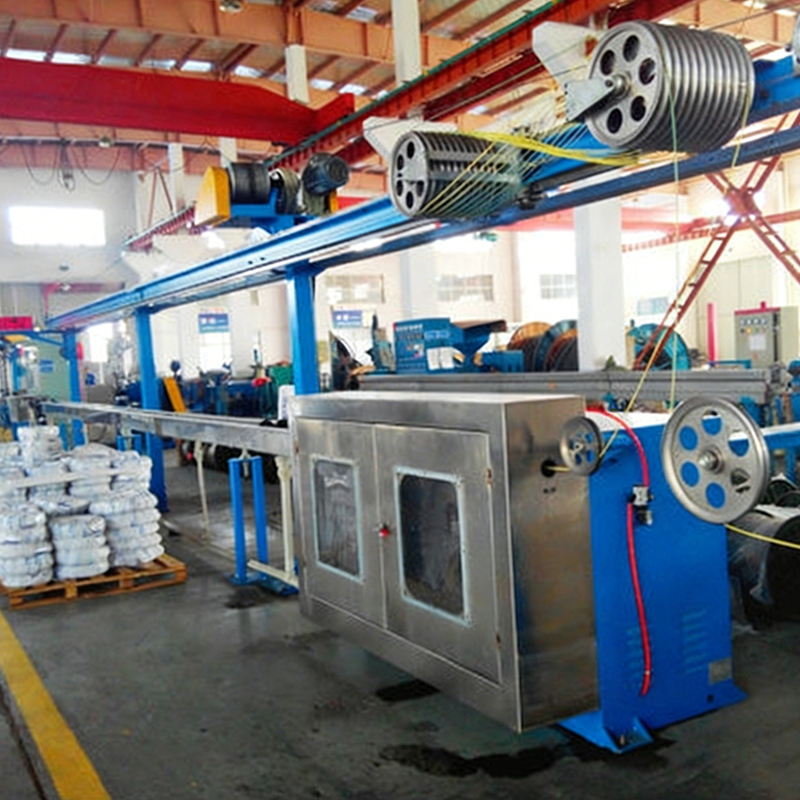

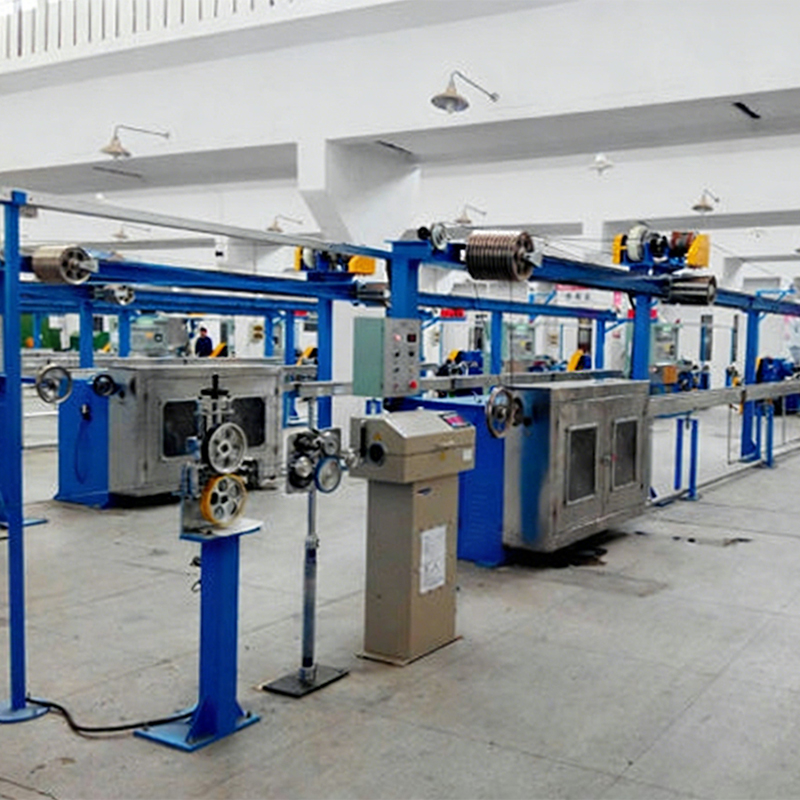

Nowoczesne konfiguracje linii do wytłaczania kabli zazwyczaj dzielą cylinder wytłaczarki na pięć do ośmiu niezależnie kontrolowanych stref grzewczych oraz oddzielne strefy matrycy i poprzeczki. Celem tej segmentacji nie jest jedynie podgrzanie polimeru do docelowej temperatury stopu, ale także zarządzanie gradientem termicznym na całej ścieżce plastyfikacji, tak aby stop docierał do matrycy w jednolitym stanie, bez pęcherzyków, o lepkości właściwej dla docelowej grubości ścianki i prędkości linii.

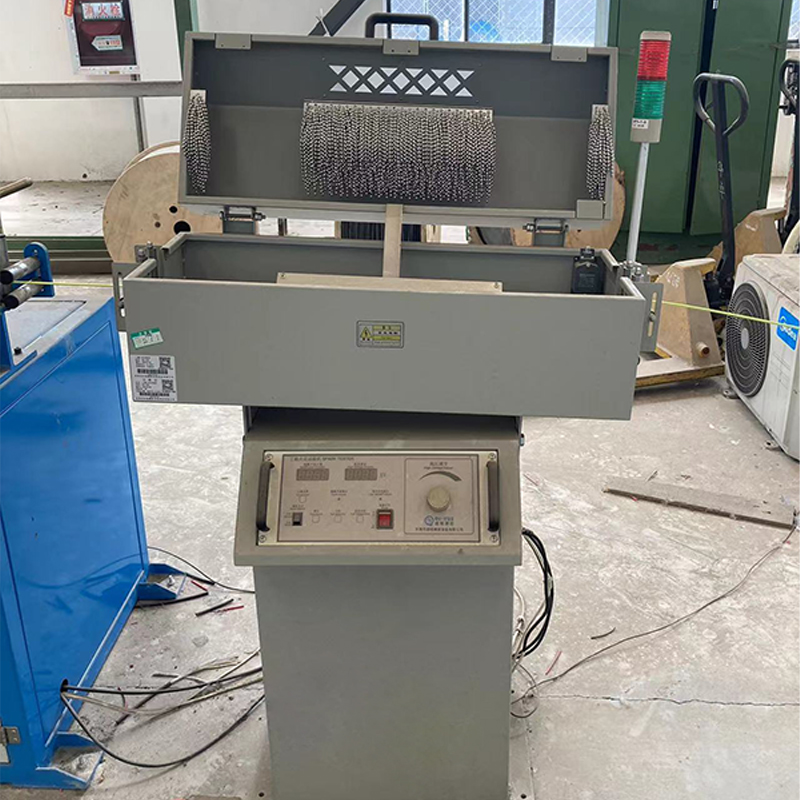

Powszechnym błędnym przekonaniem jest to, że wszystkie strefy beczki powinny pracować w podobnych temperaturach, z jedynie niewielkim wzrostem w kierunku matrycy. W praktyce optymalny profil zależy w dużym stopniu od materiału. W przypadku polimerów półkrystalicznych, takich jak HDPE, profil wznoszący się — chłodniejsza strefa zasilania, stopniowo gorętsza strefa dozowania — sprzyja stopniowemu topieniu i zmniejsza ryzyko przedwczesnego stopienia, które blokuje wsad. W przypadku materiałów amorficznych, takich jak sztywne PCV, bardziej płaski profil z lekkim spadkiem w strefie dozowania zapobiega degradacji spowodowanej nadmiernym gromadzeniem się ciepła ścinającego. Błędne ustawienie tego profilu powoduje powstawanie wtrąceń mikrożelu lub defektów powierzchni, które stają się widoczne dopiero podczas testów iskrowych lub podczas testów użytkowania końcowego u klienta.

Wspólne strategie profili temperaturowych według materiału

Profile te służą jako punkty odniesienia, a nie stałe receptury. Optymalizacja w świecie rzeczywistym wymaga manometrów ciśnienia stopu na wlocie matrycy oraz termometru stopu na podczerwień w celu sprawdzenia rzeczywistej temperatury stopu niezależnie od wartości zadanych strefy beczki – rozróżnienie, które ma istotne znaczenie w przypadku linii o dużej prędkości powyżej 200 m/min.

Kontrola naprężenia odciągu Caterpillar i jej wpływ na wydłużenie przewodu

Na linii do wytłaczania drutu i kabli gąsienicowy zespół odciągający wykonuje więcej niż tylko przeciąganie gotowego kabla z ustaloną prędkością — jest to główny mechanizm regulujący grubość ścianki izolacji w czasie rzeczywistym. Zależność między prędkością odciągania a wydajnością wytłaczarki określa współczynnik wyciągania, który z kolei decyduje o tym, jak bardzo ekstrudat rozciąga się pomiędzy wyjściem z matrycy a punktem zestalania. Nawet zmiana prędkości odciągania o 1–2% może przesunąć nominalną grubość ścianki poza zakres tolerancji określony przez normy takie jak IEC 60227 lub UL 83.

Mniej omawianą konsekwencją napięcia odciągającego jest jego wpływ na sam przewodnik. Gdy napięcie jest nadmierne — zwykle spowodowane zbyt wysokim ciśnieniem taśmy gąsienicowej lub niedopasowaniem prędkości odciągania do napięcia zwalniającego — przewodnik ulega trwałemu wydłużeniu. W przypadku przewodów linkowych to wydłużenie ściska długość skrętu poszczególnych drutów, zmieniając rezystancję prądu stałego przewodu na jednostkę długości i potencjalnie wypychając ją poza zgodność w pomiarach rezystancji na kilometr. Efekt jest szczególnie wyraźny w przypadku konstrukcji z cienkiego drutu o przekroju poniżej 0,5 mm², gdzie marginesy wytrzymałości na rozciąganie splotu są mniejsze.

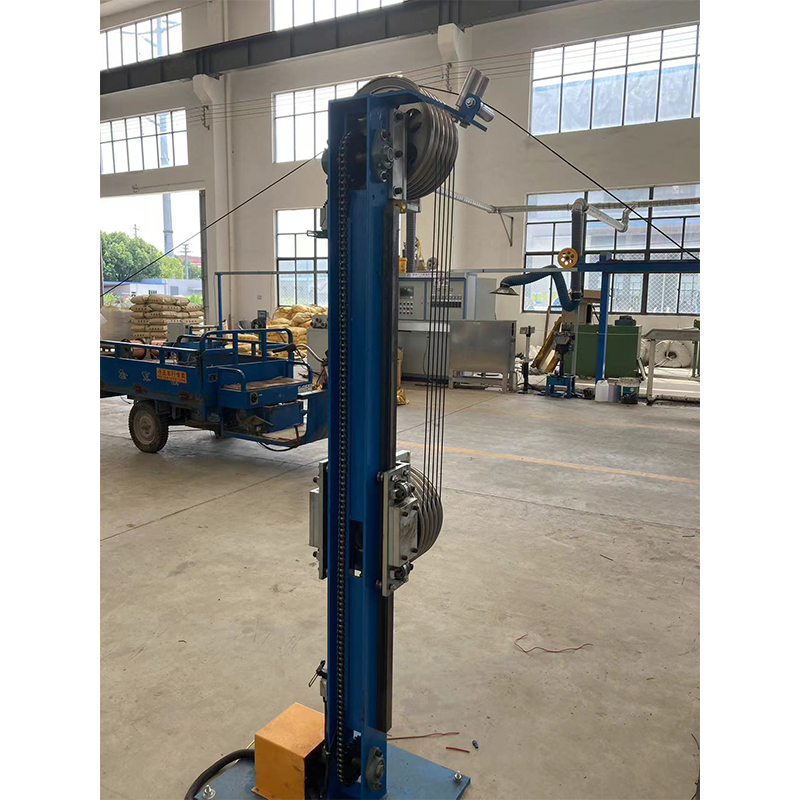

Właściwa konfiguracja gąsienicy wymaga dopasowania długości styku paska i nacisku do zewnętrznej średnicy liny i sztywności mieszanki płaszcza. Bardziej miękkie mieszanki, takie jak silikon lub elastyczny TPU, wymagają mniejszej siły mocowania paska i szerszych podkładek paska, aby uniknąć pozostawiania śladów na powierzchni. System sterowania powinien integrować informację zwrotną dotyczącą pozycji przechyłu tancerza zarówno z wypłaty, jak i odbioru, aby utrzymać stabilne okno napięcia przez cały przebieg, w tym podczas faz przyspieszania i zwalniania podczas uruchamiania i wyłączania.

Modernizacja starszych linii: co można, a czego nie można zmodernizować

Wielu producentów kabli korzysta z urządzeń linii do wytłaczania przewodów i kabli, które mają 15–25 lat i są sprawne mechanicznie, ale ograniczone przez przestarzałą architekturę sterowania, analogowe regulatory temperatury i logikę sekwencji opartą na przekaźnikach, która uniemożliwia integrację z nowoczesnymi systemami MES lub systemami gromadzenia danych. Pełna wymiana przewodu nie zawsze jest najbardziej ekonomiczną ścieżką. Ukierunkowane modernizacje mogą przywrócić 70–85% wydajności nowej linii przy 30–50% kosztów kapitałowych, pod warunkiem, że stan mechaniczny cylindra wytłaczarki, ślimaka i przekładni spełnia minimalne progi zużycia.

Ocena priorytetu modernizacji

• Ulepszenia o wysokiej wartości: Wymiana sterownika PLC na nowoczesne platformy Siemens S7 lub Allen-Bradley ControlLogix, ekran dotykowy HMI z zarządzaniem recepturami, sterowanie średnicą w zamkniętej pętli za pomocą mierników laserowych i odciąganie napędzane serwo ze sprzężeniem zwrotnym napięcia
• Ulepszenia o średniej wartości: Wymiana analogowych sterowników strefowych na cyfrowe jednostki PID z funkcją automatycznego dostrajania, modernizacja falowników napędowych do przetwornic częstotliwości aktualnej generacji z hamowaniem z odzyskiem energii
• Niższa wartość, chyba że jest uszkodzona: Wymiana sprawnych mechanicznie skrzyń biegów, cylindrów wytłaczarek ze zużyciem mniejszym niż 40% w przypadku luzu między wkładką a śrubą lub konstrukcji rynien chłodzących, które są wolne od korozji
• Niekompatybilne z modernizacją: Ramy wytłaczarek z odkształceniami ram przekraczającymi tolerancje wyrównania, poprzeczki z pozbawionym gwintu na śrubach centrujących lub leje zasypowe z wewnętrznym zużyciem powodującym segregację mieszanek

Firma Shanghai Yessjet Precise Machinery Co., Ltd. opracowała ustrukturyzowany proces oceny modernizacji dla klientów obsługujących starzejące się urządzenia linii do wytłaczania kabli. Ocena obejmuje pomiar zużycia śruby i lufy za pomocą boroskopu, badanie luzów skrzyni biegów, obrazowanie termiczne działania grzejnika beczki oraz audyt systemu sterowania w celu identyfikacji przestarzałych komponentów, dla których nie są dostępne części zamienne. Ten etap diagnostyczny uniemożliwia klientom inwestowanie w ulepszenia sterowania na platformach mechanicznych, które niezależnie od tego będą wymagały pełnej wymiany w ciągu trzech do pięciu lat.

Kontrola średnicy w zamkniętej pętli: jak to działa i gdzie są jej ograniczenia

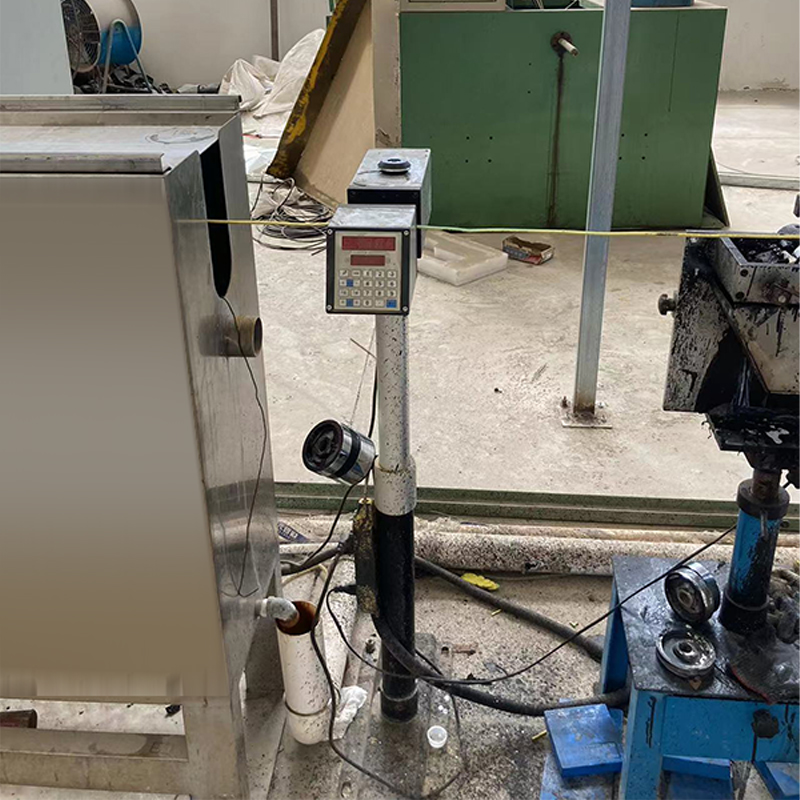

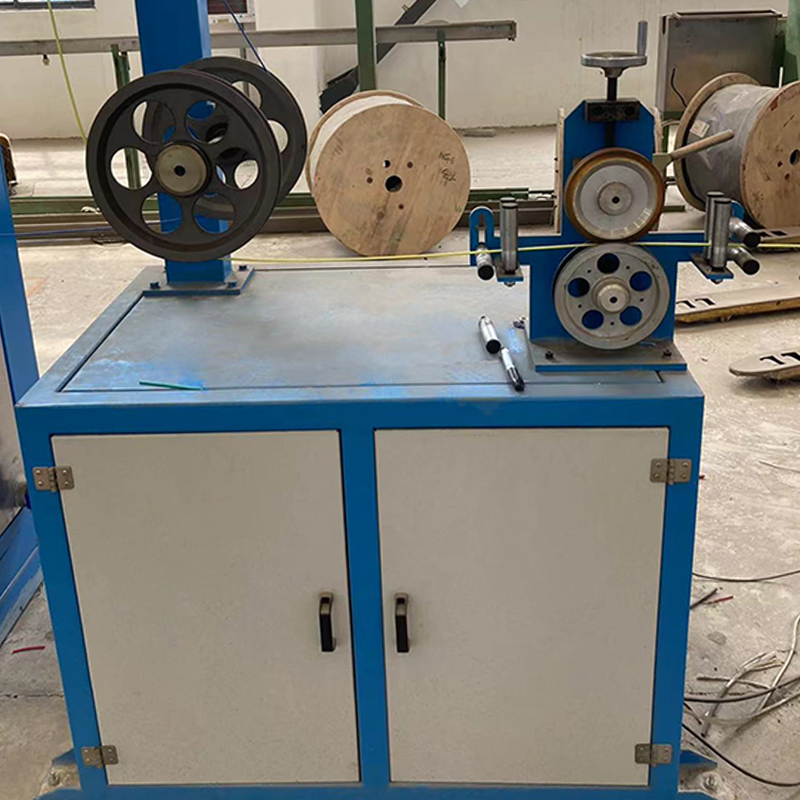

Laserowe mierniki średnicy umieszczone bezpośrednio za rynną chłodzącą są obecnie standardem w większości nowych instalacji linii do wytłaczania kabli. Miernik mierzy średnicę zewnętrzną w sposób ciągły — zazwyczaj z częstotliwością skanowania od 500 do 2000 Hz — i przekazuje pomiar z powrotem do kontrolera prędkości linii lub napędu prędkości ślimaka wytłaczarki, aby skorygować odchylenia od średnicy docelowej w czasie rzeczywistym. W dobrze dostrojonych systemach ta architektura z zamkniętą pętlą może utrzymać tolerancję średnicy z dokładnością do ±0,02 mm na liniach pracujących z szybkością 100–150 m/min, co spełnia wymagania większości norm dotyczących przewodów IEC i UL bez konieczności interwencji operatora podczas produkcji w stanie ustalonym.

Jednakże kontrola średnicy w pętli zamkniętej ma ważne ograniczenia, o których nie zawsze jasno informują dostawcy sprzętu. Miernik mierzy średnicę płaszcza zewnętrznego — nie może bezpośrednio wykryć mimośrodu grubości ścianki, co wymaga albo ultradźwiękowego miernika grubości ścianki, albo monitora mimośrodu opartego na pojemności umieszczonego w korycie z wodą. Kabel może idealnie mierzyć średnicę zewnętrzną podczas pracy z mimośrodem wynoszącym 30–40%, jeśli centrowanie matrycy dryfuje na dłuższą metę z powodu rozszerzalności cieplnej korpusu poprzeczki. Poleganie wyłącznie na mierniku średnicy przy kontroli procesu pozwoli przejść kontrolę średnicy zewnętrznej podczas generowania materiału, który w najcieńszym miejscu nie spełnia wymagań dotyczących minimalnej grubości ścianki.

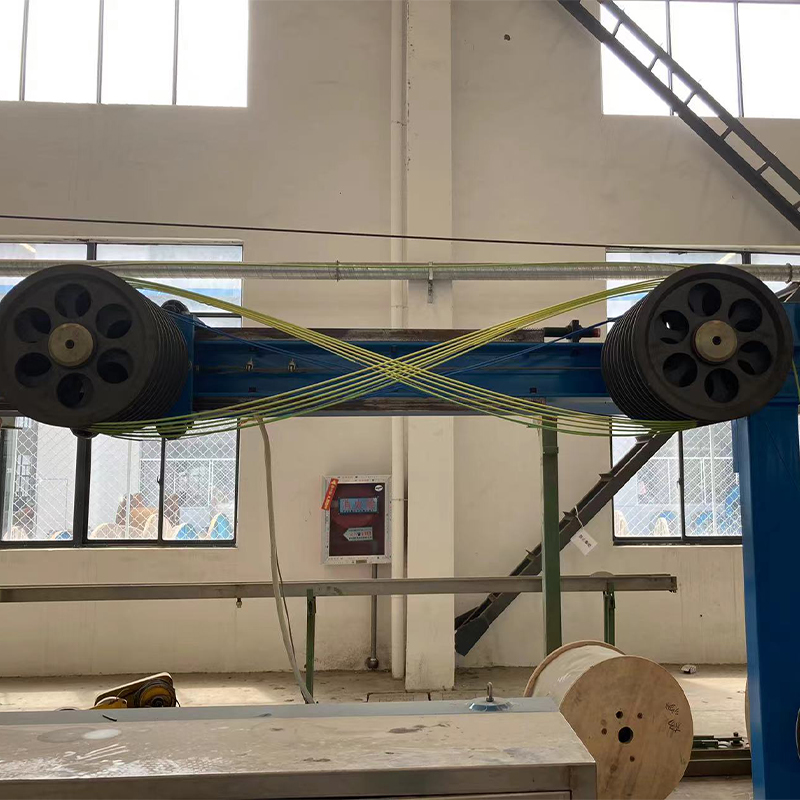

Dodatkowo czas reakcji pętli sprzężenia zwrotnego jest ograniczony odległością pomiędzy wyjściem matrycy a lokalizacją miernika. Na liniach z długimi korytami chłodzącymi – niezbędnymi w przypadku kabli o dużych przewodach, gdzie polimer wymaga dłuższego chłodzenia – to opóźnienie transportowe może wynosić od 15 do 40 sekund przy typowych prędkościach linii. Podczas tego opóźnienia zakłócenie procesu (na przykład wzrost ciśnienia stopu z powodu częściowo zablokowanego pakietu sit) spowodowało już wytworzenie kabla o długości od 25 do 60 metrów poza tolerancją, zanim system sterowania zareaguje. Zrozumienie tego opóźnienia i ustawienie odpowiednich parametrów pasma nieczułości w algorytmie sterowania jest niezbędne, aby zapobiec oscylacjom związanym z nadkorekcją, które często są bardziej szkodliwe dla konsystencji produktu niż pierwotne zakłócenia.

Automatyczne zwijanie i zrobotyzowane paletowanie: kwestie integracji w automatyzacji końca linii

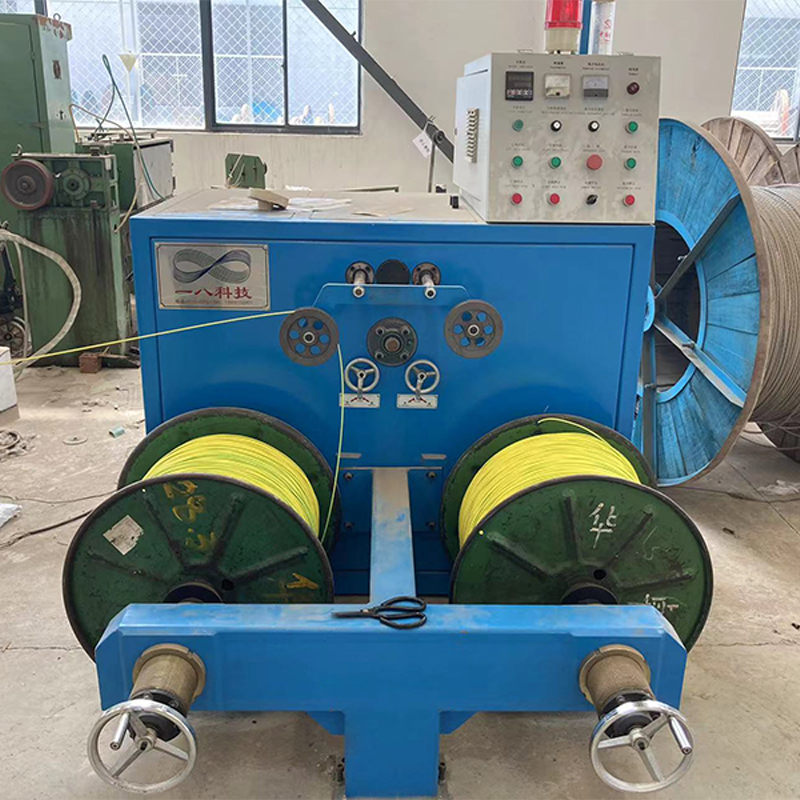

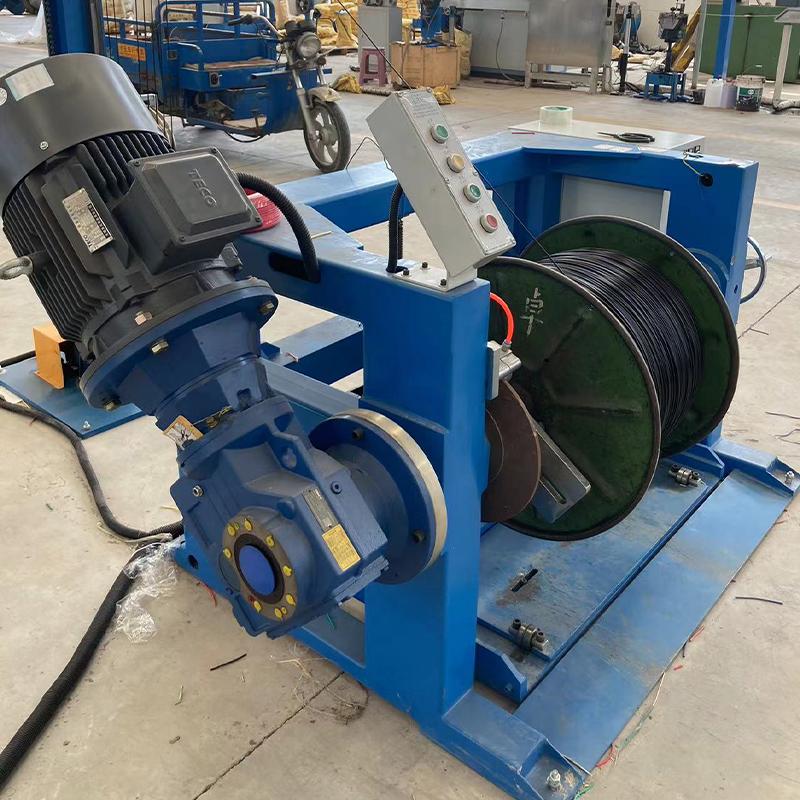

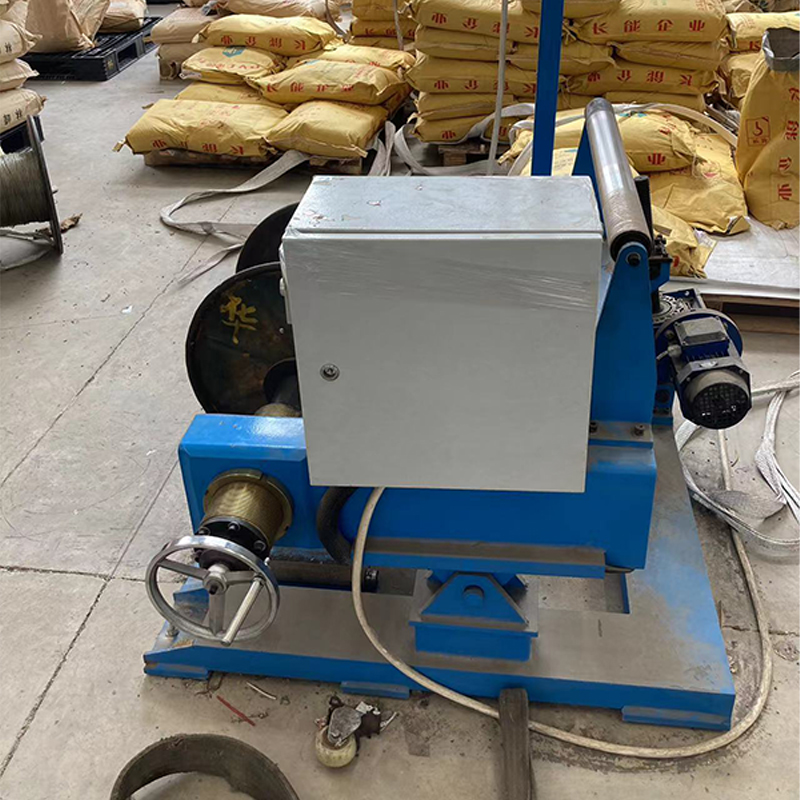

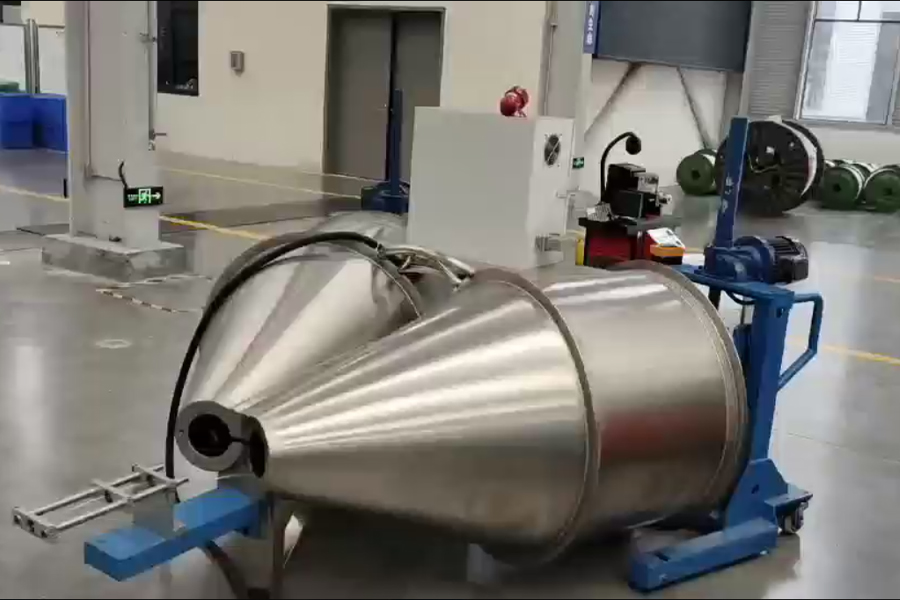

Automatyzacja końca linii — obejmująca automatyczne zwijarki, stacje opasywania lub oklejania taśmą oraz zrobotyzowane systemy paletyzacji — jest często planowana jako przyszły dodatek podczas pierwszego uruchomienia linii do wytłaczania drutu i kabli, a następnie odraczana na czas nieokreślony ze względu na ograniczenia kapitałowe lub złożoność integracji. W rezultacie ręczne zwijanie i paletowanie stają się wąskim gardłem produkcji, ograniczając prędkość linii nie wydajnością wytłaczarki, ale fizyczną szybkością, z jaką operatorzy mogą obsługiwać gotowe zwoje. Na liniach produkujących drut budowlany o małej średnicy z prędkością powyżej 300 m/min ręczne zwijanie jest po prostu nieopłacalne – cykl wymiany cewek nie nadąża za wydajnością produkcji.

Integracja automatycznych zwijarek z istniejącą linią wymaga zwrócenia uwagi na kilka parametrów ustawianych na poziomie sterowania wytłaczarki: dokładne zliczanie liczników z enkodera odciągu, niezawodny sygnał cięcia do noża latającego lub noża obrotowego oraz sekwencję przenoszenia cewki, która nie pozwala na gromadzenie się luzu kabla pomiędzy obcinakiem a nowym rdzeniem cewki. Jeżeli sterownik PLC linii wytłaczarki nie został zaprojektowany z myślą o tych sygnałach uzgodnienia, modernizacja automatycznych zwijarek może wymagać znacznych przeróbek systemu sterowania, wykraczających poza zwykłą instalację sprzętu zwijarki.

Shanghai Yessjet Precise Machinery Co., Ltd. projektuje architektury sterowania liniami do wytłaczania drutu i kabli z integracją automatyki końca linii jako planowaną możliwością już od początkowej wersji, nawet jeśli klient nie kupuje od razu sprzętu do zwijania i paletyzacji. Zapasowe wejścia/wyjścia, wstępnie okablowane listwy zaciskowe do komunikacji zwijarki i udokumentowane mapy sygnałów są zawarte w standardowym pakiecie uruchomieniowym, dzięki czemu klienci mogą później dodać automatyczne paletowanie lub automatyczne zwijanie bez konieczności powrotu do fabryki w celu przeprojektowania systemu sterowania. To podejście zgodne z przyszłością znacznie zmniejsza całkowitą wymaganą inwestycję, gdy wielkość produkcji ostatecznie uzasadnia pełną automatyzację końca linii.
